Protecția întrerupător de circuit este o protecție secundară importantă. Când apare o defecțiune în sistem, dacă protecția releului funcționează corect și emite o comandă de declanșare, dar întrerupătorul nu se declanșează dintr-un motiv oarecare, sistemul de protecție împotriva defecțiunii preia controlul.
Funcția sa de bază este de a declanșa toate celelalte întreruptoare adiacente întreruptorului defect din aceeași substație într-o perioadă scurtă de timp, minimizând astfel amploarea penei de curent, prevenind deteriorarea gravă a echipamentelor primare, cum ar fi generatoarele și transformatoarele și prevenind prăbușirea rețelei electrice.
1
Principiul de funcționare
Interblocarea circuitelor defectuoase folosește o logică de „-criteriu dublu”, care necesită îndeplinirea următoarelor condiții înainte de a funcționa: În primul rând, protecția echipamentului defect a emis un semnal de declanșare; în al doilea rând, curentul este încă detectat care curge prin întrerupătorul de circuit defect, indicând faptul că defecțiunea nu a fost încă eliminată. Odată ce aceste două condiții sunt îndeplinite, protecția încearcă mai întâi să declanșeze întrerupătorul defect după o scurtă întârziere. Dacă aceasta eșuează, declanșează întreruptoarele adiacente după o întârziere lungă. În plus, elementele de interblocare a tensiunii (cum ar fi subtensiunea barei colectoare sau tensiunea-secvenței negative) sunt utilizate pentru a confirma în continuare prezența unei defecțiuni și pentru a preveni declanșarea falsă.
2

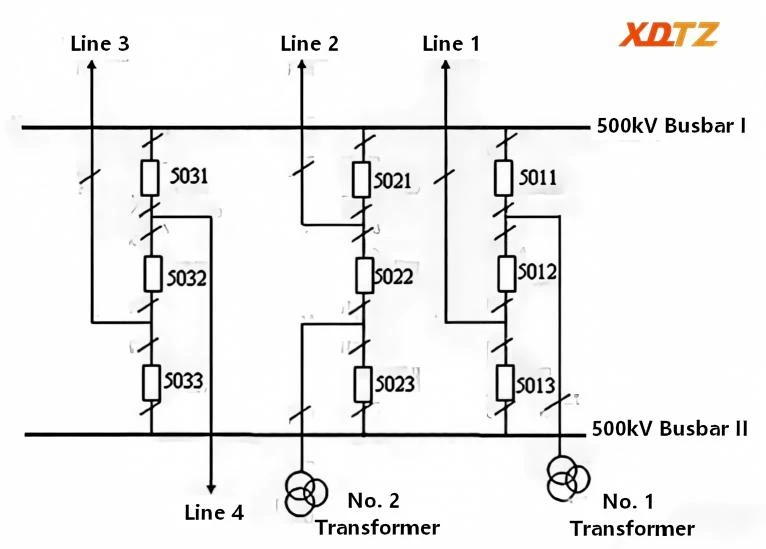

Scenarii tipice de aplicație (folosind o configurație 3/2 ca exemplu)
Defecțiunea unui întrerupător de circuit de margine: Dacă un întrerupător de circuit de margine nu se declanșează, protecția împotriva defecțiunii va declanșa toate întreruptoarele de circuit de pe bara sa și va iniția o declanșare de la distanță pentru a izola sursa de alimentare pe partea opusă a liniei.
Defecțiunea întreruptorului central: Dacă întrerupătorul central nu se declanșează, protecția împotriva defecțiunii va declanșa întreruptoarele laterale de pe ambele părți ale acestuia și va iniția o declanșare de la distanță pentru a izola sursa de alimentare pe partea opusă a liniei.
Dacă protecția împotriva defecțiunii nu inițiază o declanșare la distanță, deși protecția de rezervă poate în cele din urmă să înlăture defecțiunea de pe partea opusă, timpul de eliminare a defecțiunii va fi prelungit semnificativ, ceea ce este extrem de dăunător pentru stabilitatea sistemului și siguranța echipamentului. Prin urmare, sistemele moderne de protecție împotriva defecțiunilor includ în general o funcție de declanșare la distanță.
Pe scurt, protecția întrerupătoarelor de circuit servește drept ultima linie de apărare pentru funcționarea în siguranță a rețelelor electrice și joacă un rol indispensabil în rețelele la 220 kV și mai sus.
