În sistemele de distribuție a energiei de joasă tensiune,întreruptoare de circuitacționează ca „păzitori” pentru siguranța circuitului. Cu toate acestea, declanșările frecvente în timpul funcționării efective cauzează adesea dureri de cap personalului de întreținere. Declanșarea nu este doar o defecțiune a echipamentului; de obicei indică patru cauze principale. Clarificarea acestor cauze este o condiție prealabilă pentru diagnosticarea eficientă a defecțiunilor și asigurarea fiabilității sursei de alimentare.
suprasarcina este cea mai frecventă condiție de declanșare
Esența suprasarcinii este efectul de acumulare a căldurii. Când sarcinile de putere mare-, cum ar fi aparatele de aer condiționat și încălzitoarele electrice de apă sunt conectate simultan la circuit, curentul de funcționare se apropie sau depășeșteîntrerupătoareleprag evaluat pentru o perioadă prelungită. Conform legii lui Joule, o creștere a curentului face ca căldura generată în linie să crească pătratic. Banda bimetalica din interiorul intreruptorului se indoaie si se deformeaza din cauza caldurii, declansand declansarea la atingerea pragului de functionare. Este de remarcat faptul că cablurile excesiv de subțiri sau conexiunile slăbite la terminale cresc semnificativ rezistența de contact. Temperatura ridicată localizată rezultată exacerbează și mai mult acumularea de căldură, provocândîntrerupător de circuitsă declanșeze anormal chiar și atunci când puterea totală nu este depășită.
defecțiunile de scurt{0}circuit sunt cea mai distructivă cauză
Când un conductor de fază este în contact direct cu conductorul neutru sau când un conductor de fază este scurt-circuitat la masă, impedanța circuitului se apropie instantaneu de zero, iar curentul de scurt-circuit poate atinge de zeci de ori curentul nominal. În acest moment, unitatea de declanșare electromagnetică din interiorul întreruptorului se va declanșa instantaneu, obținând declanșarea instantanee cu „zero-întârziere”. Scurtcircuitele provin de obicei din deteriorarea stratului de izolație al liniei cauzată de forța externă sau defecțiunea componentelor interne ale aparatelor electrice (cum ar fi condensatorii și tranzistoarele de putere). Astfel de defecte sunt adesea însoțite de caracteristici evidente, cum ar fi un miros de ars și fum. În timpul depanării, toate sarcinile trebuie deconectate mai întâi, iar apoi punctul de defecțiune trebuie localizat prin testare segmentată a rezistenței izolației.
declanșarea curentului de scurgere este adesea diagnosticată greșit ca un scurtcircuit
Întrerupătoarecu protecție împotriva curentului de scurgere (RCBO) au un transformator de curent-în secvență zero-încorporat pentru a monitoriza suma vectorială a conductorului de fază și a conductorului neutru. Când izolația liniei sau a echipamentului îmbătrânește sau devine umedă, determinând scurgerea unui anumit curent prin calea de împământare, suma vectorială nu este zero. Odată ce curentul rezidual depășește valoarea de funcționare setată (de obicei 30mA în aplicațiile casnice și 30mA-300mA în aplicațiile industriale), modulul de protecție a curentului rezidual declanșează o declanșare în milisecunde. Caracteristicile tipice ale acestui tip de defecțiune sunt: declanșarea imediată după închidere și iese butonul de resetare (indicator de curent de scurgere), care este clar diferit de comportamentul la suprasarcină sau scurtcircuit.
starea echipamentului în sine și interferențele mediului nu trebuie ignorate
După întreruperi repetate de-curenți mari, erodarea contactului întreruptorului duce la creșterea rezistenței de contact, ceea ce duce la o creștere suplimentară a temperaturii la sarcină normală și provocând defecțiuni termice de declanșare. În plus, în medii cu-temperatură ridicată și-umiditate ridicată, deviația parametrilor componentelor electronice sau interferența electromagnetică puternică cu circuitul de detectare a curentului rezidual poate provoca, de asemenea, declanșări ne-defectuoase.
Pe scurt, depanarea problemelor de declanșare ar trebui să urmeze principiul „primul extern, al doilea intern; primul simplu, al doilea complex”. Mai întâi, deconectați toate sarcinile și testați restabilirea alimentării. Dacă încă se declanșează, concentrați-vă pe verificarea izolației liniei șiscurtcircuite; dacă se declanșează sub sarcină, calculați puterea și potrivirea diametrului firului. Localizarea cu precizie a cauzei este crucială pentru eliminarea pericolelor ascunse la sursă și pentru asigurarea stabilității-sistemului pe termen lung.

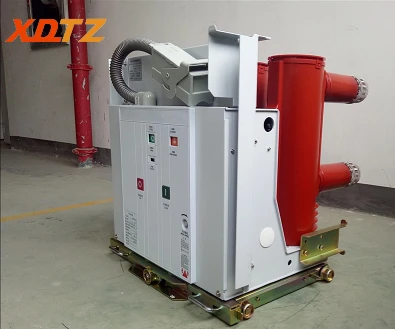

Idacă vrei să afli mai multe despreVTZ-Seria 12 pentru interior selectiv de fazăComutare întrerupător de circuit inteligent în vid,vă rugăm să ne contactați oricând.
