Întrerupătorul de întrerupere a sarcinii FZ(R)N25-12 și aparatul combinat este un echipament de comutator trifazat de înaltă tensiune cu o tensiune nominală de 10 kV și o frecvență nominală de 50 Hz. Este potrivit pentru centrele de distribuție a energiei și substațiile întreprinderilor industriale și miniere. Acest produs este conceput pentru a proteja și controla curentul de sarcină de întrerupere/facere, curentul în buclă de închidere, transformatorul fără sarcină și curentul de încărcare a cablului și combina curentul de scurt-circuit. Întrerupătorul de sarcină echipat cu un întrerupător de împământare poate rezista curenților de scurtcircuit. Este disponibil atât cu mecanisme de operare manuale, cât și electrice, facilitând implementarea cerințelor „Three Remote” (comandă de la distanță, semnalizare la distanță și măsurare de la distanță) în ingineria sistemului de alimentare.

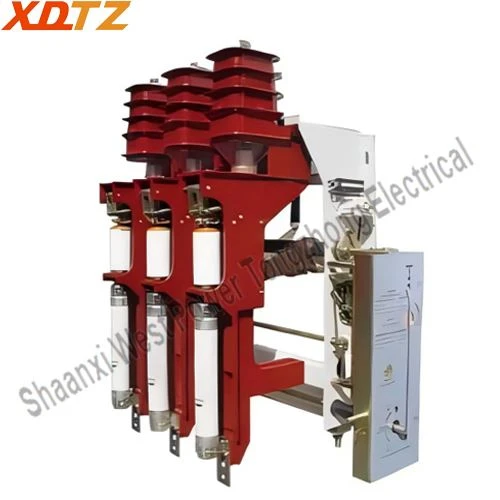

FZ(R)N25-12 load break switch and combination

Specificațiile produsului

Fișă de specificații

Nu.	Nume	Unitate	Date
1	Tensiune nominală	kV	10
2	Frecvența nominală	Hz	50/60
3	EvaluatCcurent	A	Mai mic sau egal cu630
4	EvaluatPower FfrecventaWithstandVvechime	kV	48(Peste golurile de contact) / 42(La pământ)
5	EvaluatLightningImpulsWithstandVvechime	kV	75
6	Curent de întrerupere de scurt{0}}circuit estimat (siguranță)	kA	31.5
7	Curent de rezistență de scurtă durată- (Vârf)	kA	50
8	Curent de rezistență de scurtă durată-	kA	20
9	Durata Evaluată de-Timp de scurtă durată rezistentă la curent	s	2
10	Evaluat de rupere Preia-controlulActual	A	3150
11	MecanicErezistență	Times	10000

Caracteristici mecanice

Nu.	Nume	Unitate	Date
1	Clearance întreMutat și reparat Contact	mm	6~7
2	ContactDeplasare excesivă	mm	2±0.5
3	MedieCpierzândSpipi	m/s	0.6±0.2
4	MedieOpeningSpipi	m/s	0.9±0.2
5	ContactBuncieDuration laCpierzândOperation	Domnișoară	Mai mic sau egal cu3
6	Nu-Simultaneitate deÎnchidere/Opening Operațiunidin 3-Phase	Domnișoară	Mai mic sau egal cu3
7	Cuplu maxim de operare manuală	N.m	Mai mic sau egal cu160
8	Fractură de izolare Distanța de contact	mm	Mai mare sau egal cu 130

Avantajele produsului

Întrerupătorul de întrerupere a sarcinii FZ(R)N25-12 și aparatul combinat are multe avantaje:

Performanță de încredere:

Produsul adoptă un întrerupător cu vid pentru stingerea arcului, asigurând performanță stabilă și fiabilă, viață electrică lungă, frecvență mare de rupere, capacități puternice de producere și rupere și operare și întreținere ușoară.

Design compact:

Integrează corpul comutatorului și mecanismul de operare într-o singură unitate, combinând un întrerupător de izolare, întrerupător de sarcină și întrerupător de împământare, rezultând o structură compactă și mică.

Stabilitate ridicată:

Dispune de o fractură de izolație cu acțiune directă-și un întrerupător de vid dispus în serie, cu parametri de curent dinamici și de stabilitate termică ridicate; Legătura unică a procedurii de operare asigură că operațiunile sunt finalizate într-un singur pas.

Interblocare de siguranță:

Comutatorul de sarcină cu vid, comutatorul de împământare, obturatorul și ușa aparatului de comutare sunt strict interblocate conform sistemului de blocare mecanică „Five Prevention”, prevenind funcționarea greșită și asigurând siguranța și fiabilitatea.

Operare versatilă:

Mecanismul acţionat cu arc-poate efectua atât operaţii de comutare electrice, cât şi manuale, facilitând implementarea cerinţelor „Trei telecomandă” (telecomandă, semnalizare la distanţă şi măsurare de la distanţă).

Aplicații ale produsului

FZ(R)N25-12 întrerupător de sarcină și aparat combinat are multe aplicații:

Substații de distribuție a întreprinderilor industriale și miniere și posturi de transformare

Terminale de utilizator al stației de transformare tip cutie-

Sisteme de distribuție comunitare urbane

Prezentare imagini cu produse

FZRN25-12 Load Break Switch and Combination Appliance 1

Desen de schiță a produsului

FZRN25-12 Load Break Switch and Combination Appliance manufacturer

Figura 1: FZ(R)N25-12 montaj vertical pe partea dreaptă

FZRN25-12 Load Break Switch and Combination Appliance factory

Figura 2: FZ(R)N25-12 montare verticală pe partea stângă

Observatii:

1. Pe langa cele doua configuratii standard mentionate, seria FZ(R)N25-12 poate fi instalata in pozitie inversata in functie de aplicatie.

2. FZ(R)N25-12 poate fi furnizat și fără un cuțit de împământare sau siguranță.

Diagrama de cablare secundară

FZRN25-12 Load Break Switch and Combination Appliance supplier

Figura 3: Schema de cablare a funcționării electrice

Nu.	Cod	Nume	Cantitate	Nota
1	DL	Comutator auxiliar	1	F10-10
2	U1, U2	Punte de redresor monofazat-	2	KBPC2510
3	CK	Micro comutator	1	Microcomutator cuțit de împământare
4	TQ	DeschidereElectromagnet	1
5	M	Motor de stocare a energiei	1	ZYJ-66-01(F25)
6	JX	Bloc de borne	1	TD660V-15A

FZRN25-12 Load Break Switch and Combination Appliance in stock

Figura 4: Schema electrică a funcționării manuale

Nu.	Cod	Nume	Cantitate	Nota
1	DL	Comutator auxiliar	1	F10-10
2	U1	Punte de redresor monofazat-	1	KBPC2510
3	TQ	DeschidereElectromagnet	1
4	JX	Bloc de borne	1	TD660V-15A

Aplicarea comutatorului de întrerupere a sarcinii FZ(R)N25-12

Unde este utilizat întrerupătorul de întrerupere a sarcinii FZ(R)N25-12?

FZN25-12D este utilizat în principal în unitățile principale de inel, substații prefabricate, unități de alimentare cu energie radială duală-și dulapuri de distribuție în întreprinderi industriale și miniere și clădiri înalte. Este unul dintre cele mai utilizate întrerupătoare de sarcină în sistemele de distribuție a energiei de 10 kV.

FZN25-12D Load Break Swith poate fi utilizat în aceste aparate de comutare: seria HXGN-12, XGN15-12, seria KYN28, YBW și ZGS.

Zona de aplicare	Cazuri de utilizare specifice
Industrial și Comercial	Întreprinderi industriale și miniere, substații de distribuție și posturi de transformare pentru protecția și controlul echipamentelor electrice
Distribuția de energie urbană	Unități de rețea inelă (RMU) și stații terminale de alimentare cu energie electrică în zonele urbane
Infrastructura stației	Unități de alimentare radiale duale-și substații compacte/prefabricate (substații de tip cutie-)

Capacități funcționale ale comutatorului de întrerupere a sarcinii FZ(R)N25-12

Funcţie	Descriere
Comutarea curentului de sarcină	Efectuarea și întreruperea curenților normali de sarcină (până la 630A)
Comutare curent-în buclă închisă	Capabil să comute curenții în buclă închisă-în rețelele inelare
Comutarea transformatoarelor și cablurilor	Curenții de magnetizare de comutare ai transformatoarelor fără sarcină-(până la 1600 kVA) și curenții de încărcare a cablurilor (până la 10 A)
Protecție la scurtcircuit (unitate combinată)	Modelul FZRN25 (cu siguranță) poate întrerupe orice curent până la curentul nominal de scurt-circuit (31,5 kA), ceea ce îl face ideal pentru protejarea transformatoarelor
Izolare și împământare	Întrerupător de împământare integrat capabil să se închidă pe un curent de scurt-circuit, asigurând întreținere în siguranță
