Pentru întreruptoarele conectate la aceeași bară, declanșarea uneia va afecta întreruptoarele adiacente? - Blog

Ca echipament de protecție de bază al sistemului de distribuție a energiei electrice,întrerupător de circuit în vidfiabilitatea acțiunii lui afectează direct siguranța sursei de alimentare. Când aîntrerupător de circuit în vidîn aceleași călătorii cu autobuzul din cauza unei defecțiuni, va „deteriora” întreruptoarele adiacente? Aceasta nu este o întrebare simplă corectă sau greșită, ci depinde de condițiile de funcționare și de cooperarea în materie de protecție.

Următoarea este o introducere pe rând din trei aspecte: efecte normale, anormale și indirecte.

I. Stare normală – fără interferențe reciproce

În timpul funcționării normale a sistemului de alimentare, protecția cu relee urmează principiul „selectivității”, adică defecțiunile trebuie eliminate de dispozitivul de protecție cel mai apropiat de punctul de defecțiune. Când apare o defecțiune pe un circuit de ramură,întrerupător de circuit în vidpe acea ramură se va declanșa de la sine, iar capacitatea de rupere a întrerupătorului său cu vid stinge rapid arcul și elimină defecțiunea. Alteîntrerupătoare de circuit în vidpe aceeași bară, rămân în funcționare normală fără interferențe reciproce.

II. Stare anormală – protecția întrerupătoarelor poate afecta întreruptoarele de circuit în vid adiacente

Când protecția pentru ramura defectă funcționează corect, darîntrerupător de circuit în vidnu se declanșează din cauza unui mecanism de funcționare blocat, a unei defecțiuni în circuitul secundar de comandă sau a unei scăderi a gradului de vid în întrerupătorul în vid care duce la eșecul întreruperii, va fi inițiată protecția întrerupător. În acest moment, protecția împotriva defecțiunii se va declanșa pe cealaltă parte adiacentăîntrerupătoare de circuit în vidpe aceeași bară cu o scurtă întârziere, pentru a elimina defecțiunea de scurt{0}}circuit și pentru a preveni extinderea accidentului.

III. Impact indirect – fluctuațiile tensiunii barelor pot cauza declanșarea accidentală a întrerupătoarelor de circuit în vid adiacente

În timpul procesului de eliminare a unei defecțiuni de linie, pot apărea fluctuații tranzitorii de tensiune pe bara asociată, care pot interfera cu unitățile de control ale altorîntrerupătoare de circuit în vidconectat la aceeași bară, ceea ce duce la declanșarea accidentală. Cheia pentru evitarea declanșării în cascadă constă în: coordonarea corectă a setărilor de protecție aleîntrerupătoare de circuit în vidla toate nivelurile pentru a se asigura că curbele caracteristice ale dispozitivelor din amonte și din aval nu se intersectează; și testarea regulată a gradului de vid al întrerupătoarelor de vid și verificarea gradului de uzură a contactului.

In concluzie, in conditii normale,întrerupătoare de circuit în vidpe aceeași bară nu interferați între ele prin protecție selectivă; numai în condiții anormale, cum ar fi defecțiuneaîntrerupător de circuit în viddeclanșarea va cauza protecția întreruptorului adiacentîntrerupătoare de circuit în vida se plimba.

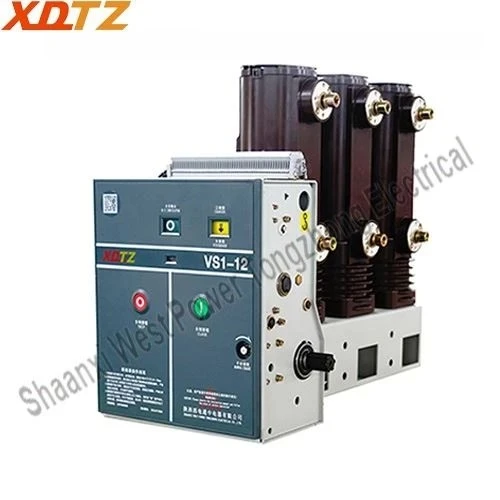

Dacă vrei să afli mai multe despre VS1-12 1250Un întrerupător cu vid cu mecanism de acționare lateral vă rugăm să nu ezitați să ne contactați în orice moment.
